Принцип работы ТЭ

Как уже отмечалось за много лет разработок в области топливных элементов, построены различные типы топливных элементов. Топливные элементы классифицируются по электролиту и виду топлива.

При обычном горении в кислороде протекает окисление органического топлива, и химическая энергия топлива неэффективно переходит в тепловую энергию. Но оказалось возможным реакцию окисления, например водорода с кислородом, провести в среде электролита и при наличии электродов получить электрический ток. Например, подавая водород к электроду, находящемуся в щелочной среде, получим электроны:

 2H2 + 4OH- → 4H2O + 4e-

 которые, проходя по внешней цепи, поступают на противоположный электрод, к которому поступает кислород и где проходит реакция:

 4e- + O2 + 2H2O → 4OH-

 Видно, что результирующая реакция

2H2 + O2 → H2O -

 такая же, что и при обычном горении, но в топливном элементе, или иначе - в электрохимическом генераторе, получается электрический ток с большой эффективностью и частично тепло. Отметим, что в топливных элементах в качестве горючего могут также применяться уголь, окись углерода, спирты, гидразин, другие органические вещества, а в качестве окислителей - воздух, перекись водорода, хлор, бром, азотная кислота и т.д.

 В топливном элементе в отличии от батареек и аккумуляторов - и горючее, и окислитель подаются в него извне. Топливный элемент является только посредником в реакции и в идеальных условиях мог бы работать практически вечно. Красота этой технологии в том, что фактически в элементе происходит сжигание топлива и непосредственное превращение выделяющейся энергии в электричество. При прямом сжигании топлива оно окисляется кислородом, а выделяющееся при этом тепло идет на совершение полезной работы. В топливном элементе, как и в батарейках, реакции окисления топлива и восстановления кислорода пространственно разделены, и процесс "сжигания" протекает, только если элемент отдает ток в нагрузку. Это все равно что дизельный электрогенератор, только без дизеля и генератора. А также без дыма, шума, перегрева и с намного более высоким КПД. Последнее объясняется тем, что, во-первых, нет промежуточных механических устройств и, во-вторых, топливный элемент не является тепловой машиной и вследствие этого не подчиняется закону Карно (то есть, его эффективность не определяется разницей температур).

 В качестве окислителя в топливных элементах применяется кислород. Причем, поскольку кислорода вполне достаточно в воздухе, то волноваться о подаче окислителя не надо. Что касается топлива, то им является водород. Итак, в топливном элементе протекает реакция:

 2H2 + O2 → 2H2O + электричество + тепло.

 В итоге получается полезная энергия и водяной пар.

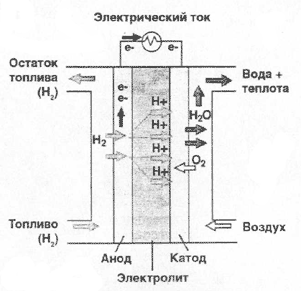

Самым простым по своему устройству является топливный элемент с протонообменной мембраной.

 Работает он следующим образом: попадающий в элемент водород разлагается под действием катализатора на электроны и положительно заряженные ионы водорода H+. Затем в действие вступает специальная мембрана, исполняющая здесь роль электролита в обычной батарейке. В силу своего химического состава она пропускает через себя протоны, но задерживает электроны. Таким образом, скопившиеся на аноде электроны создают избыточный отрицательный заряд, а ионы водорода создают положительный заряд на катоде (напряжение на элементе получается порядка 1В).

 Для создания большой мощности, топливный элемент собирают из множества ячеек. Если включить элемент в нагрузку, то электроны потекут через нее к катоду, создавая ток и завершая процесс окисления водорода кислородом. В качестве катализатора в таких топливных элементах как правило применяются микрочастицы платины, нанесенные на углеродное волокно.

 Благодаря своей структуре такой катализатор хорошо пропускает газ и электричество. Мембрана как правило производится из серосодержащего полимера нафиона. Толщина мембраны равна десятым долям миллиметра.

 При реакции, конечно, выделяется и тепло, но его не так уж много, так что рабочая температура поддерживается в области 40-80°С.

 Имеются и другие типы топливных элементов, в основном, отличающиеся типом применяемого электролита. Практически все они требуют в качестве топлива водород, так что возникает логичный вопрос: где его взять. Конечно, можно было бы употреблять сжатый водород из баллонов, но тут сразу же появляются проблемы связанные с транспортировкой и хранением этого весьма огнеопасного газа под большим давлением. Разумеется, можно использовать водород в связанном виде как в металлгидридных аккумуляторах. Но все же остается задача его добычи и транспортировки, ведь инфраструктуры водородных заправок не существует.

 Впрочем, тут тоже есть решение - в качестве источника водорода можно применять жидкое углеводородное топливо. Например, этиловый или метиловый спирт. Правда, тут уже требуется специальное дополнительное устройство - топливный преобразователь, при высокой температуре (для метанола это будет где-то 240°С) преобразующее спирты в смесь газообразных H2 и CO2. Но в этом случае уже сложнее думать о портативности - такие устройства хорошо применять в качестве стационарных или автомобильных генераторов, а вот для компактной мобильной техники нужно что-нибудь менее громоздкое.

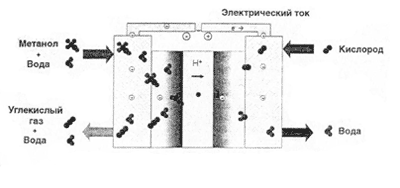

Принципиальная разница между водородным и метанольным толивными элементами заключается в применяемом катализаторе.

 Катализатор в метанольном топливном элементе позволяет отрывать протоны непосредственно от молекулы спирта. Таким образом, решается вопрос с топливом - метиловый спирт массово производится для химической промышленности, его легко хранить и транспортировать, а для зарядки метанолового топливного элемента достаточно просто заменить картридж с топливом. Правда, есть один значительный минус - метанол токсичен. К тому же эффективность метанольного топливного элемента значительно ниже, чем у водородного.

 Самый заманчивый вариант - использовать в качестве топлива этиловый спирт, благо производство и распространение алкогольных напитков любого состава и крепости хорошо налажено по всему земному шару. Однако эффективность этаноловых топливных элементов, к сожалению, еще ниже, чем у метаноловых.
