Автозаправочный комплекс РОСНЕФТЬ в г.Сочи

ОАО «НК «Роснефть» - Кубаньнефтепродукт» – реализовал комплекс энергоэффективных решений, который на «Автозаправочном комплексе на ул.Пластунская г.Сочи», в случае тиражирования по всей стране, поспособствует существенному снижению потребления энергоресурсов. Внедрение и популяризация возобновляемой энергетики нефтедобывающей компанией ОАО «Роснефть», национальным партнером «Сочи 2014», служит достижению целей стратегического направления «Игры без климатических изменений» Экологической стратегии «Сочи 2014» переходу России к устойчивому развитию. Помимо повышения энергоэффективности стоит отметить поощрение использования велосипедов (наличие собственных брендированных велосипедов и велопарковка) и создание безбарьерной среды на объекте.

ОАО «НК «Роснефть» уделяет серьезное внимание вопросам энергосбережения и повышения энергетической эффективности своих объектов. В рамках исполнения Федерального закона №261-ФЗ «Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации» разработана программа по повышению энергоэффективности и ресурсосбережению ОАО «НК «Роснефть» (далее - Программа).

Цели и задачи Программы:

• Снижение затрат и стабилизация удельного расхода;
• Снижение потребления энергоресурсов на предприятиях нефтепродуктообеспечения и предприятиях, оказывающих сервисные услуги;
• Повышение эффективности использования электрической, тепловой энергии и котельно-печного топлива за счет сокращения потерь и нерационального их потребления, применение энергосберегающего оборудования и прогрессивных технологий.

В результате исполнения Программы запущены организационный и финансово-экономический механизмы энергосбережения, реализуются проекты по внедрению энергосберегающей техники и технологий, производству энергетически эффективных материалов и оборудования, повышается энергоэффективность в промышленности, снижаются выбросы вредных веществ и потребление не возобновляемых энергетических ресурсов.

В рамках работ по внедрению системы энергетического менеджмента, регламентируемой национальным стандартом ИСО-50001-2012, согласно приказу президента компании Сечина И.И. №452 от 30.09.2013 года создана постоянно действующая комиссия по энергоэффективности компании. Было утверждено Положение Компании «О Комиссии по энергоэффективности» №П2-04 Р-0084 версия 1.00, введенное в действие руководителями группы ОАО «НК «Роснефть», в том числе ОАО «НК «Роснефть» - Кубаньнефтепродукт».

Снижение потребления энергоресурсов на номинированном объекте достигается за счет реализации следующих проектных решений:

• Использование экономичных светодиодных светильников для систем наружного и частично внутреннего освещения;
• Задачи кондиционирования, вентиляции и отопления решаются на современном оборудовании, путем программирования требуемой температуры в помещениях;
• В качестве альтернативного источника электроэнергии проектируется электростанция на солнечных батареях (далее ФЭС - фотоэлектрическая станция);
• В целях повышения энергоэффективности и исключения «человеческого фактора» для управления освещением некоторых помещений применены датчики присутствия

• Режим эксплуатации автозаправочного комплекса (далее - АЗС), расположенного по адресу г. Сочи, Центральный район, ул. Пластунская: АЗК работает круглосуточно, сотрудников круглосуточно -10 человек; кафе и магазин работают с 9 до 19 часов, в эти часы работают 20 сотрудников.

Установленная мощность потребителей электроэнергии по объекту составляет 142,8 кВт, расчетная мощность - 98 кВт. Для учета электроэнергии применен многофункциональный электронный счетчик косвенного включения с возможностью записи событий, дистанционной передачи данных, возможностью применения до 4 тарифов: ЦЭ6803В, Uном = 380 В, Iном = 5 - 7,5А класс точности 1,0.

Электропотребители АЗК относятся к III категории в части надежности электроснабжения, исключение составляют приборы пожарной сигнализации, загазованности, имеющие встроенный источник резервного питания, которые относятся к I категории электроснабжения. В связи с тем, что энергосистема не гарантирует бесперебойного электроснабжения, в качестве резервного источника питания проектом предлагается использовать дизельную генераторную установку марки PRAMAC GSW 220 D 220/176 кВА/кВт с автоматическим запуском при исчезновении рабочего напряжения, с применением устройства автоматического включения резерва.

Наружное освещение территории предусматривается светодиодными светильниками L-Street 48/8424/90/Ш в количестве 13 штук. Высота установки светильников 8,5 метров, освещенность в зоне слива топлива составляет не менее 20 лк. Мощность 1 светильника составляет 90 Вт, суммарная потребляемая мощность соответственно 90*13=1,17 кВт. Необходимо отметить, что устанавливаемые ранее на АЗК малоэффективные светильники типа ДРЛ-250 в аналогичном количестве потребляли бы 250*13=3,25 кВт, что практически в 3 раза больше светодиодного аналога. Объемы потребления электрической энергии с учетом 12 часового режима работы данного оборудования составили бы для L-Street 48/8424/90/Ш - 5125 тыс. кВт*ч в год, для ДРЛ-250 – 14235 тыс. кВт*ч в год. Эффективная экономия от применения данного типа оборудования, для системы внешнего освещения составляет 9110 тыс. кВт*ч в год.

Светодиодные энергосберегающие светильники применяются в системе освещения навеса АЗК. Установленная мощность рекламы и освещения навеса составляет Руст=4,3 кВт, в том числе на электроосвещение приходится Руст.осв. =1,26 кВт. Светильники для освещения навеса  применены со степенью защиты IP66, модель ССП 02-096*1 Светодиодный мощностью 105 Вт в количестве 12 штук, которые установлены вне взрывоопасной зоны. Объемы потребления электрической энергии с учетом 12 часового режима работы данного оборудования составили бы для ССП 02-096*1- 5519 тыс. кВт*ч в год, для ДРЛ-250 – 13140 тыс. кВт*ч в год. Эффективная экономия от применения данного типа оборудования, для системы внешнего освещения составляет 7621 тыс. кВт*ч в год.

Применение в некоторых помещениях здания АЗК датчиков присутствия позволяет автоматизировать систему внутреннего освещения и уменьшить объемы нерационального использования электрической энергии.

Задачи кондиционирования, вентиляции и отопления решаются на современном оборудовании. Для снижения объема потребляемой электроэнергии на нужды системы отопления АЗК совместно с инфракрасными обогревателями в схему включены регуляторы обогрева для поддержания заданной температуры. В состав приточных установок входят датчики температуры для контроля температуры помещений.

Перспективным направлением в области экономии электрической энергии, повышения энергетической эффективности определено использование источников альтернативной, возобновляемой энергии. На базе объекта организована фотоэлектрическая станция на солнечных батареях, выработанную энергию которой потребляют электроприемники, подключенные к щиту бесперебойного питания.

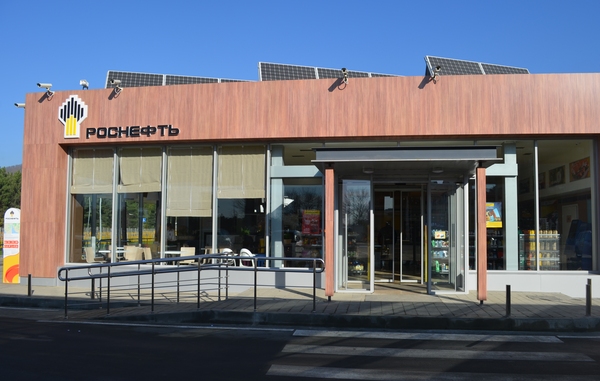

ФЭС располагается на крыше здания сервисного обслуживания АЗК, на металлическом каркасе. В качестве фотоэлектрических батарей применены устройства  типа «ВТМ-185М», номинальной мощностью 185 Вт каждая. Количество батарей  составляет 39 шт., при номинальной мощности системы (при освещенности 1000 Вт/м.кв) 7,4 кВт. Силовая электроника, устройства защиты и коммутации и блок  аккумуляторных батарей (АКБ) расположены непосредственно внутри здания сервисного обслуживания клиентов.

Исходными данными  для определения прихода солнечной радиации являлись источники, находящиеся в открытом доступе, в том числе «База данных по информации из «Научно-прикладного справочника по климату СССР» в редакции 2012 г.».  Расчет производился по среднечасовым значениям прихода солнечной радиации на горизонтальную площадку для характерных среднестатистических суток каждого месяца. Задачей расчета являлось определение  оптимального угла наклона фотоэлектрических батарей по критерию максимальной выработки электроэнергии в течение года. Площадь лучеприемной поверхности  одного солнечного модуля составляет 1,627 м2 (1651 мм на 986 мм). Площадь лучеприемной поверхности всей ФЭС составляет 58,57 м2 (36х1,627). Расчетная годовая выработка ФЭС составила 13 412,5 кВт*ч. При  сроке службы 30 лет расчетная  выработка ФЭС составит  362 637,5  кВт*ч.

Солнечные батареи соединены последовательно по 3 шт., образуя  цепи номинальным напряжением 88,5 В (при освещенности 1000 Вт/м.кв.) Далее цепь из 3-х батарей соединяется параллельно, образуя блок из 4 параллельно соединенных цепей. Блок содержит 12 солнечных батарей, всего 3 блока. Номинальная мощность каждого блока 2,88 кВт, при номинальном напряжении каждого блока солнечных батарей в 88,5 В. Каждый блок солнечных батарей работает на индивидуальный контроллер заряда АКБ.  Максимальное входное напряжение контроллера заряда АКБ составляет 150 В, номинальное выходное напряжение  составляет 48 В, максимальный выходной ток -65А. Контроллеры заряда обеспечивают эффективное слежение за точкой максимальной мощности солнечных батарей. Контроллеры заряда солнечных батарей соединяются параллельно по выходу, и к ним подключается блок АКБ. АКБ соединены таким образом, что напряжение блока АКБ составляет 48 В, при ёмкости 400 А*ч (19,2 кВт*ч). Такая емкость позволяет  обеспечивать бесперебойную работу нагрузки щита бесперебойного питания в течение 2-х часов при отсутствии поступления солнечной радиации и при отсутствии напряжения в сети электроснабжения объекта.

Состав и характеристики установленного оборудования:

 Фотоэлектрические батареи «ВТМ-185М»:

• Высота:  1580 мм
• Ширина: 808 мм
• Глубина: 35 мм
• Вес: 15 кг
• Количество ячеек: 39 шт
• Максимальное сетевое напряжение: 1000 В
• Номинальное значение обратного тока: 20 А

Показатели производительности при стандартных условиях (солнечная радиация 1000 Вт/м2, оптическая масса атмосферы - 1,5, температура солнечного элемента +25°С):

• Номинальная выходная мощность:  185 Вт
• КПД модуля: 14,74 %
• Напряжение при работе на нагрузку: 29,56 В
• Напряжение холостого хода: 36,64 В
• Ток при работе на нагрузку: 8,17 А
• Абсолютные температурные коэффициенты: -0,111 мВ/°С, 4,1 мА/°С
• Ток короткого замыкания: 8,62 А

Показатели производительности при солнечной радиации 800Вт/ м2:

• Номинальная выходная мощность:  156,8 Вт
• Напряжение при работе на нагрузку: 27,3 В
• Напряжение холостого хода: 33,7 В
• Ток при работе на нагрузку: 6,47 А
• Ток короткого замыкания: 6,96 А

Контроллеры заряда АКБ «Studer Vario Track MPPT-65»:

• Тип контроллера: со слежением за точкой максимальной мощности солнечных батарей
• Высота: 350 мм
• Ширина: 220 мм
• Глубина: 120 мм
• Наличие куллера: нет
• Максимальное входное напряжение: 150 В
• Номинальное выходное напряжение: 48 В
• Максимальный тока заряда АКБ: 65 А

Источники бесперебойного питания  Xtender XTM4000-48:

• Форма выходного напряжения: чистая синусоида
• Высота: 463 мм
• Ширина: 323мм
• Глубина: 130 мм
• Вес: 23 кг
• Диапазон рабочих температур: -20…55 °С
• Входное напряжение: 48 В пост, 220 В перемен.
• КПД: 96%
• Номинальная мощность: 3000 ВА
• Максимальная мощность (30 мин): 4000ВА
• Сos ф: 0,1….1
• Собственное потребление (без нагрузки/спящий режим): 30 Вт/2 Вт
• Диапазон входной частоты: 45-65 Гц
• Диапазон входного постоянного напряжения: 38-68 В
• Время переключения сеть-инвертор: 20 мс
• Входное рабочее напряжение (при котором не переходит на работу от АКБ): 90-265 В (настраивается)
• Максимальный ток на реле передачи: 50 А
• Приоритет возобновляемым источникам энергии: да

Аккумуляторные батарии «Delta GX 12-200»:

• Тип АКБ: гелиевая глубокого разряда
• Длина: 522 мм
• Ширина: 238 мм
• Высота:223 мм
• Вес: 65 кг
• Номинальное напряжение: 12 В
• Емкость: 200 А*Ч
• Диапазон рабочих температур: -10…60 °С
